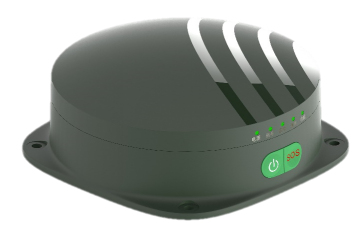

北斗短报文车载定位终端 | FB-C232

产品介绍

车载型北斗三号短报文、北斗GPS通信定位终端是我司自主开发，专门为车载数据传输而研制的机型，采用天线主机一体化设计，集成了RDSS天线、射频收发电路、功放电路、基带电路等，集成度高、功耗低，配有专用的车载吸盘，安装使用极为方便。设备内部集成可充电锂电池，具备单独电池供电能力，也可以通过外部供电给设备使用和给电池充电。为适应野外、沙漠等恶劣环境，车载终端的设计充分考虑了防水、防腐蚀等要求。

产品特点

● 高集成化，收发天线和RDSS模块集成一体

● 北斗/GPS双模定位功能

● 全天候的北斗双向报文通信，可拓展4G功能

● 发射功率输出5W

● 数据接口：蓝牙或串口

● 具备电源开关按键和紧急报警SOS按键

● 内置可充电电池

应用领域

● 应用于北斗三号数据传输终端、公安/特种车辆车载终端收发通信终端、各种电子产品及智能移动设备

技术参数

性能指标	RDSS 接收部分	射频输入频率	S：2491.75±8.16MHz
	RDSS 接收部分	接收灵敏度	≥-130dBm（8Kbps） ≥-127.5dBm（16Kbps） ≥-123.8dBm（24Kbps）
	RDSS 发射部分	射频输出频率	Lf1：1614.26±4.08MHz Lf2：1618.34±4.08MHz
		发射功率	37.0dBm±0.5dB(VCCPA=5.2V)
		调制相位误差	≤3°
		载波抑制	≥30dBc
		协议版本	北斗用户机数据接口协议2.1版
	RNSS	接收频率	BDS B1和GPS L1，可拓展B2a
	RNSS	协议版本	NMEA0183，兼容北斗
	蓝牙部分	固件版本	4.0以上
	蓝牙部分	发射功率	可调
	4G部分	频段	LTE FDD Band 1,3,5,8 LTE TDD Band 34,39,40,41
结构特性		主机尺寸	直径118mm，高度50mm
		防护等级	IP67
		颜色	军绿色
直流特性		锂电池电压	3.7V
		锂电池容量	5000mAH
		充电电压	9V~24V
环境参数		工作温度	-20°C~+60°C
环境参数		存储温度	-25°C~+65°C
