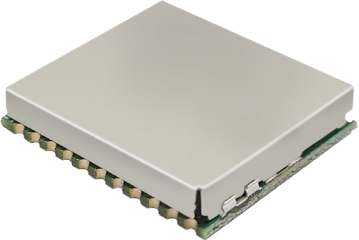

北斗三号通信模块 | FB5200


产品介绍


FB5200小型北斗三号区域RDSS收发模块集成了低噪声放大电路 、 射频收发芯片、5功放电路、基带电路等,实现北斗三号区域RDSS收发功能。模块具有低功耗、高性能、设计灵活等特点,能更好适应北斗三号各类终端设计的需求。


产品特点


l  全芯片收发方案,支持北斗三号RDSS短报文通信功能

l  抗干扰强,具备WIFI、蓝牙、4G等临频干扰抑制功能

l  面积小,尺寸为35mm×35mm

l  支持民用Lf1,Lf2发射频率通道

l  功率可调,最大发射功率5W(37dBm)

l  灵敏度高 : 8Kbps :-130dBm时误码率<10-5

16Kbps:-127.5dBm时误码率<10-5

24Kbps:-123.8dBm时误码率<10-5

l  SMD表面贴装,易于集成

l  支持软件升级数据接口协议


应用领域


l  各类北斗短报文设备,如北斗三号RDSS蓝牙手持机、北斗三号RDSS/4G安卓手机、北斗三号一体机数传终端、 北斗三号车/船载通信定位终端、北斗三号各类数据采集装置等


技术参数


性能指标

RDSS

接收部分

射频输入频率

S:2491.75±8.16MHz

接收灵敏度

-130dBm(8Kbps)

-127.5dBm(16Kbps)

-123.8dBm(24Kbps)

RDSS

发射部分

射频输出频率

Lf1:1614.26±4.08MHz

Lf2:1618.34±4.08MHz

发射功率

37.0dBm±0.5dB(VCCPA=5.2V)

调制相位误差

≤3°

载波抑制

≥30dBc

其他

时钟稳定度

优于5×10-7

协议版本

北二串口协议2.1版、北三串口协议、厂家自定义协议

电源特性

工作电压

 接收:DC+3.6V(建议值)

 功放:DC+5.2V(建议值)

直流特性

射频电压

3.4V~5.5V

基带电压

3.4V~5.5V

功放电压

5.0V~5.5V

模块功耗

190mA~220mA(VCCRX =3.4V)

环境参数

工作温度

-30°C~+70°C(不含SIM卡)

存储温度

-40°C~+85°C(不含SIM卡)
