北斗指挥机天线 | FB0509

产品介绍

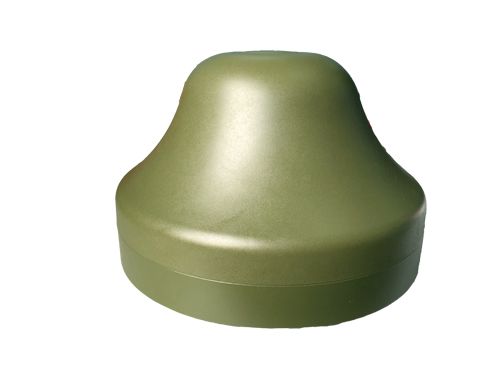

FB0509型天线是我司自主研发的一款车载型用户机终端指挥机天线，覆盖北斗一代收发，北斗二代B1频段，B3频段及GPS L1五个频段。天线单元增益高，方向图波束宽，确保低仰角信号接收效果，可配合多种北斗接收机使用。

产品特点

● 天线采用对称振子设计，天线低仰角接收效果好

● 天线采用圆台底座设计，提高低仰角增益

● 天线各馈电口隔离度高

应用领域

● 广泛应用于导航调度、跟踪监测等领域

技术参数

天线特性	频段	BDS B3/S/L/B1 GPS L1
	阻抗	50欧姆
	频率范围	L：1615.68±4.08MHz S：2491.75±4.08MHz B3：1268.52±10.23MHz B1：1561.098±2.046MHz GPS L1：1575.42±2MHz
	极化方式	B3：右旋圆极化 S：右旋圆极化 B1/L1：右旋圆极化 L：左旋圆极化
	水平面覆盖角度	360°
	输出驻波	≤1.5
	增益	BDS B3：仰角30°≥-1.0dBi L：仰角30°≥0dBi 仰角10°≥-3.0dBi S：仰角30°≥0dBi 仰角10°≥-2.0dBi B1：仰角30°≥-1.0dBi、 GPS L1：仰角30°≥-1.0dBi
	轴比	≤3dB
	隔离度	B3-L@L≥18dB S-L@L≥18dB B1-L@L≥15dB
结构特性	天线尺寸	φ190mm×120mm
	颜色	GY05亚光
	接头形式	MCX-K/SMA-K
环境参数	工作温度	-40℃~+70℃
	存储温度	-55℃~+85℃
	湿度	95%不冷凝
