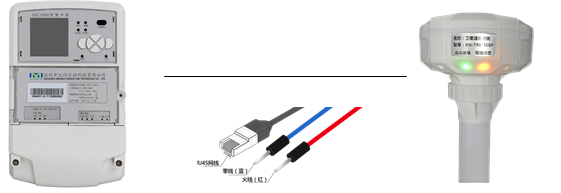

北斗用电信息采集终端 | FB-YDC100

产品介绍

北斗用电信息采集终端是我司自主开发，专门为电力行业用电信息采集传输而研制的机型。终端支持电力行业标准的Q/GDW1376.1-2013规约及面向对象的用电信息数据交互协议(698.45)，具备采集日冻结数据、需量数据、曲线数据及电表档案等功能，是"北斗+电力"一体化信息通信解决方案专用产品。

产品特点

● 设备一体化设计，尺寸小，安装方便v

● 220VAC额定供电，宽压输入：110VAC~480VAC

● 整机功耗低：低于3W的瞬态发射功耗，低于2W的平均功耗

● 多样化接口： RJ45（默认）/RS485

● 可增加加密处理

应用领域

● 广泛应用于电力行业用电信息采集（与集中器搭配使用）

技术参数

RDSS部分	射频输入频率	S：2491.75±4.08MHz
	射频输出频率	L：1615.68±4.08MHz
	接收误码率	≤1×10^-5 1）天线口面I支路信号功率≥-127.6dBm（仰角30°~75°） 2）天线口面I支路信号功率≥-124.6dBm（仰角10°~29°）
	首次捕获时间	≤2s
	失锁重捕时间	≤1s
	北斗发射功率	≥5W
	调制相位误差	≤3°
	载波抑制	≥30dBc
	发射信号频率稳定度	优于5×10^-7
	工作电压	宽压输入：110VAC~480VAC
	工作功耗	＜2W（平均）；＜3W（峰值）
用电信息采集部分	通信协议	Q/GDW1376.1-2013
	远程停复电控制	DLT645-2007协议
	远程配置上送数据项	能够远程配置Q/GDW1376.1-2013中的任意数据类型
	远程配置参数	包括IP地址、子网掩码、主站目标北斗卡号、采集间隔
	主动上送工作状态	包括北斗卡号、信号强度值、集中器编号、网络状态、通信状态、供电状态、时标
	远程复位	支持远程复位功能
	北斗卫星信号强度	支持五种状态显示
	与集中器/专变终端通信状态	支持三种状态显示
	与集中器/专变终端通信接口	支持RS485口和RJ45以太网口
